町洋端子的机械性能如何测试?标准有吗?

点击:246发布日期:2022-09-05 10:20:33

町洋端子的形状看起来很简单,但接线端子也必须经过严格的产品验证和定期的生产实验.本文主要介绍了终端机械性能测试的内容、方法和标准.

一.机械性能测试

1.力矩测试

扭矩测试的目的是测试螺钉是否有足够的机械强度,以确保在压线过程中不会出现滑动现象。如果试验后螺钉未断裂、变形,且螺钉头槽未影响连续使用,则合格。

2.压线可靠性试验

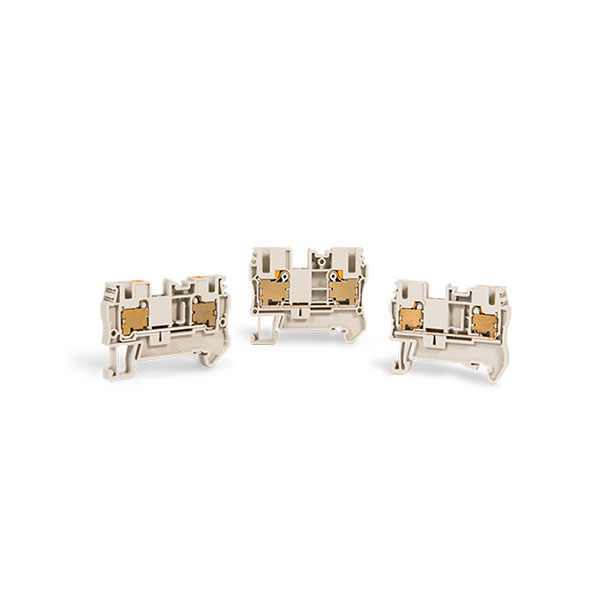

町洋端子

压线可靠性试验的目的是测试端子是否能在不过度损坏导线的情况下夹紧导线。使用端子连接指定类型和额定截面积的导线,每分钟悬挂一定重量0±2r/min)速度旋转,持续15min。测试后,如果导线未滑出端子夹具,且夹具附近未断裂,则端子压线的可靠性合格。如果导线断裂或从端子上脱落,则不合格。

3.拉拔试验

拉伸试验的目的是测试端子将导线牢牢地夹在金属表面之间。使用町洋端子连接指定类型和额定截面积的导线,并选择一定的力(lkgf),将导线向导线线的轴线上,保持1min。如果导线没有从端子上脱落,则是合格的。

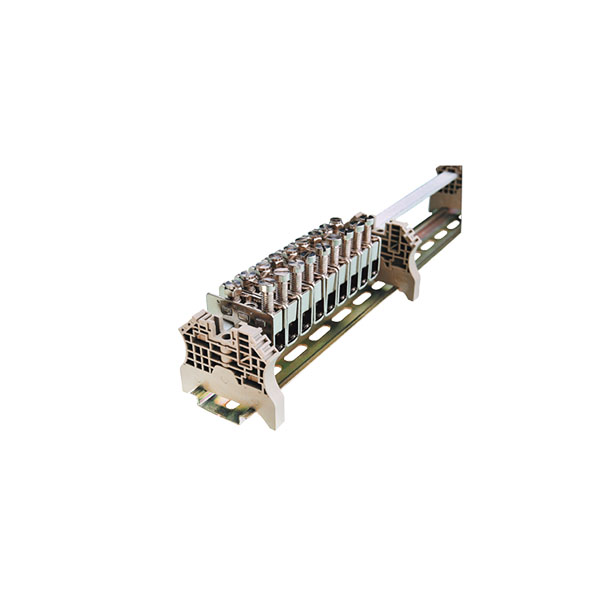

町洋端子

4.机械强度试验

机械强度测试的目的是测试端子是否具有足够的机械强度,特别是町洋端子的外壳是否具有足够的机械强度。在测试过程中,将一个样品放入测试设备的滚筒中,以每分钟5转的速度旋转。5分钟后,关闭并取出样品进行观察。如果端子没有损坏,外壳没有裂纹和损坏,则合格。

5.机械寿命测试

机械寿命测试的目的是测试端子的弹性元件是否能承受一定次数的插入或其他机械操作,如弹簧端子按钮的压缩和释放。如果测试的弹性元件组装在端子上,机械和电气性能仍应满足要求,则合格。
