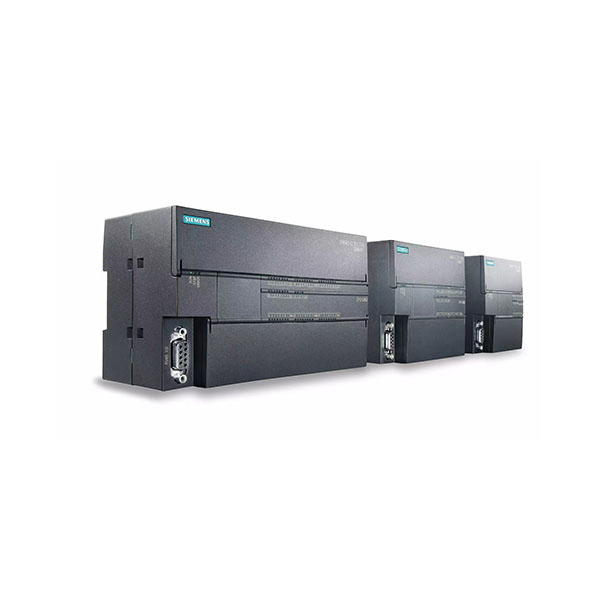

S7-200Smart

SR/ST CPU模块

型号

高速计数

高速脉冲输出

通信端口数量

扩展模块数量

扩展信号板数量

最大开关量I/O

最大模拟量I/O

SR20

6路

/

2～4

6

1

216

49

SR30

226

SR40

236

SR60

256

ST20

2路 100KHz

216

ST30

3路 100KHz

226

ST40

236

ST60

256

信号板

型号

规格

描述

SB DT04

2DI/2DO 晶体管输出

提供额外的数字量 I/O 扩展，支持 2 路数字量输入和 2 路数字量晶体管输出

SB AE01

1AI

提供额外的模拟量 I/O 扩展，支持 1 路模拟量输入，精度为 12 位

SB AQ01

1AO

提供额外的模拟量 I/O 扩展，支持 1 路模拟量输出，精度为 12 位

SB CM01

RS232/RS485

提供额外的 RS232 或 RS485 串行通信接口，在软件中简单设置即可实现转换

SB BA01

实时时钟保持

支持普通的 CR1025 纽扣电池，能断电保持时钟运行约 1 年

数字量模块

型号

描述

EM DE08

数字量输入模块，8输入点数

EM DE16

数字量输入模块，16输入点数

EM DR08

数字量输出模块，8输出点数

EM DT08

数字量输出模块，8输出点数

EM QR16

数字量输出模块，16输出点数

EM QT16

数字量输出模块，16输出点数

EM DR16

数字量输入/输出模块，8输入/8输出

EM DT16

数字量输入/输出模块，8输入/8输出

EM DR32

数字量输入/输出模块，16输入/16输出

EM DT32

数字量输入/输出模块，16输入/16输出

模拟量模块

型号

描述

EM AE04

模拟量输入模块，4输入路数

EM AE08

模拟量输入模块，8输入路数

EM AQ02

模拟量输出模块，2输出路数

EM AQ04

模拟量输出模块，4输出路数

EM AM03

模拟量输入/输出模块，2输入/1输出

EM AM06

模拟量输入/输出模块，4输入/2输出
