SOFTLINK 300系列模块在污水处理系统中的应用

所属行业

环保业

实现的功能和效果

高开放性、互操作性、互换性、可集成性、高可靠性和可维护性。

核心工艺和产品技术要求

通过粗格栅的原污水经过污水提升泵提升后,经过格栅或者砂滤器,之后进入沉砂池,经过砂水分离的污水进入初次沉淀池,以上为一级处理(即物理处理),初沉池的出水进入生物处理设备,有活性污泥法和生物膜法,(其中活性污泥法的反应器有曝气池,氧化沟等,生物膜法包括生物滤池、生物转盘、生物接触氧化法和生物流化床),生物处理设备的出水进入二次沉淀池,二沉池的出水经过消毒排放或者进入三级处理,一级处理结束到此为二级处理,三级处理包括生物脱氮除磷法,混凝沉淀法,砂滤法,活性炭吸附法,离子交换法和电渗析法。二沉池的污泥一部分回流至初次沉淀池或者生物处理设备,一部分进入污泥浓缩池,之后进入污泥消化池,经过脱水和干燥设备后,污泥被最后利用。

系统框架

本系统采用softlink 300系列控制器和Profibus DP现场总线

用户评价

本项目整套自控系统由我公司自行开发设计,工程于2007年8月开始实施,于2008年3月顺利投产。

在此项目中我公司选用西门子CPU315-2DP作为控制主站,下挂SOFTLINK系列的IM153从站,配套SOFTLINK系列的300型I/O模块。

整套系统中SOFTLINK系列模块的使用比例占到90%,大大节省了整套自控系统的建设成本。

自控系统建成投入运行二年多以来,运行状态稳定,没有发现通道损坏,没有出现过通讯中断,没有出现模拟量数据漂移,得到厂内人员的一致好评。

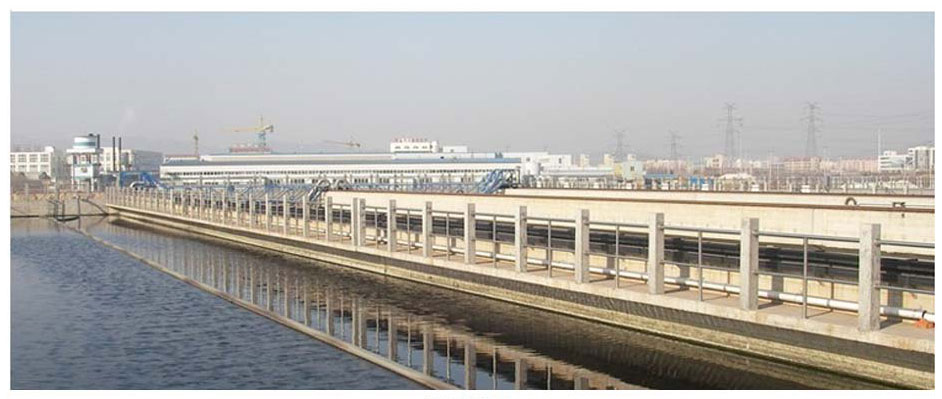

现场图片

SOFTLINK 300系列模块在污水处理系统中的应用

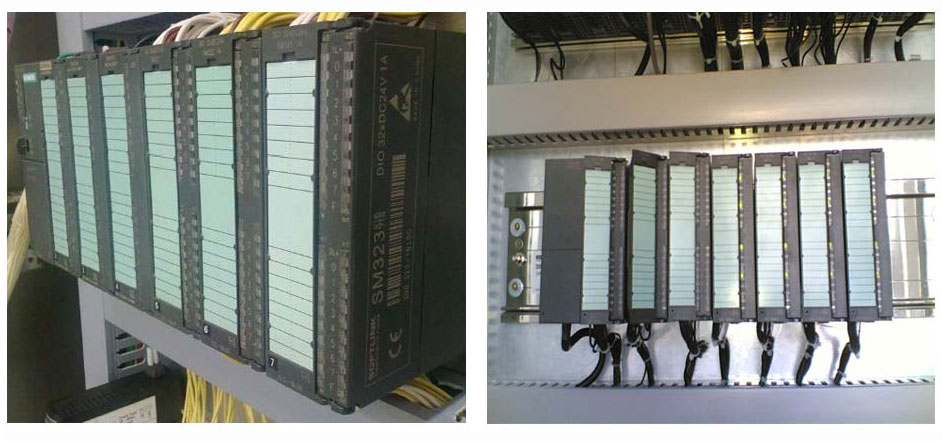

                                                             SOFTLINK 300模块在柜体内侧面照片

            SOFTLINK 300模块在柜体内正面照片

SOFTLINK 300系列模块在污水处理系统中的应用
现场图片
