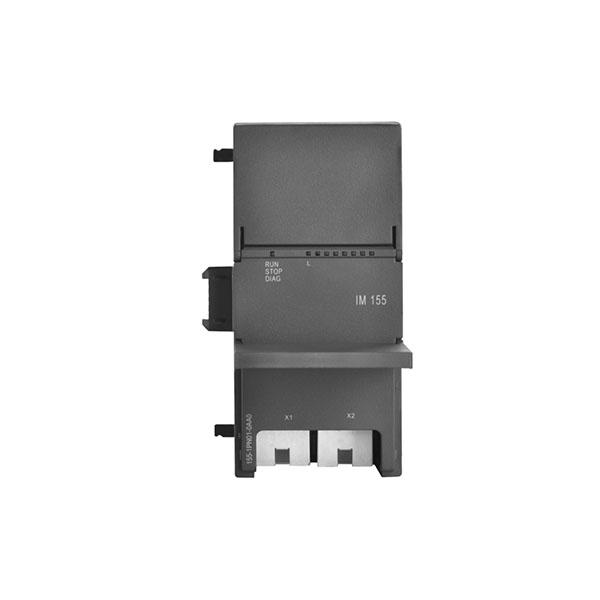

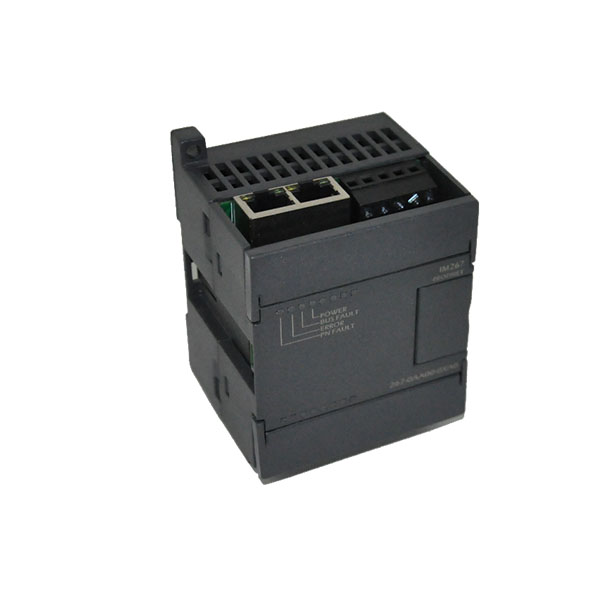

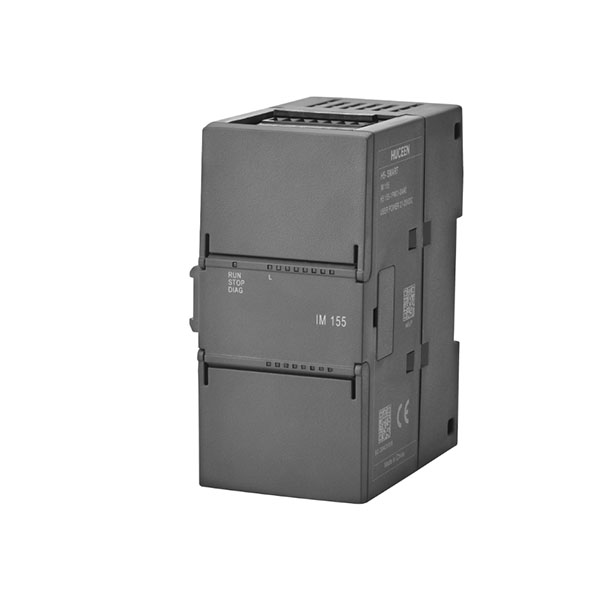

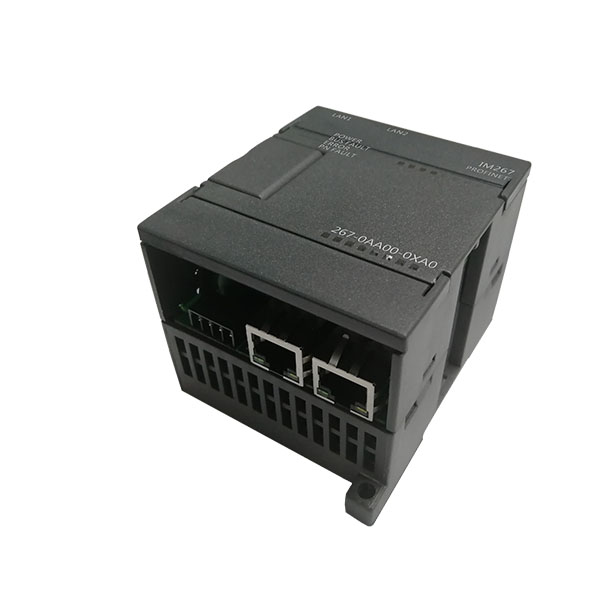

IM155/IM267通讯接口模块

产品概述：

IM 155 PN接口模块，具有 ProfiNET 从站功能、可扩展Smart 系列 I/O模块。Profinet从站模块IM267、IM155是国产兼容S7-200/S7-200Smart系列PLC系统的一个重要组成部分，每个IM267从站模块允许扩展7个S7-200系列I/O模块，每个IM155允许扩展8个S7-200Smart I/O模块，I/O模块包括数字量模块、模拟量模块、温度模块，与西门子Profinet主站设备一同组网构成分布式I/O系统，实现Profinet远程IO扩展通信功能。

产品特点：

◎ 从站间的通讯距离最长可达100米；

◎ Profinet总线通讯速率可达100 Mbps；

◎ 支持Profinet主站CPU，包括S7-300，S7-1500，S7-1200，S7-200Smart等；

◎ 每个从站允许扩展7个I/O模块（IM267)或8个I/O模块（IM155)。

IM155/IM267规格参数
型号	IM155	IM267
扩展 I/O 能力
每从站支持最多模块数	8个（数字量模块、模拟量模块、温度模块）	7个（数字量模块、模拟量模块、温度模块）
扩展模块类型	兼容S7-200Smart系列	兼容S7-200系列
每从站 IO 最大配置	模拟量最大配置可达64AI/64AQ
	数字量最大配置可达256DI/256DQ
PROFINET 通讯参数
通讯接口	2个RJ45口
数据传输速率	100 Mbps，全双工
支持的以太网服务	ping、arp、网络诊断 (SNMP)/MIB-2、LLDP
最小循环周期	5ms	250μs~4ms
第三方 PROFINET 主站	支持
从站间通信距离最长	100m（100BASE-TX）

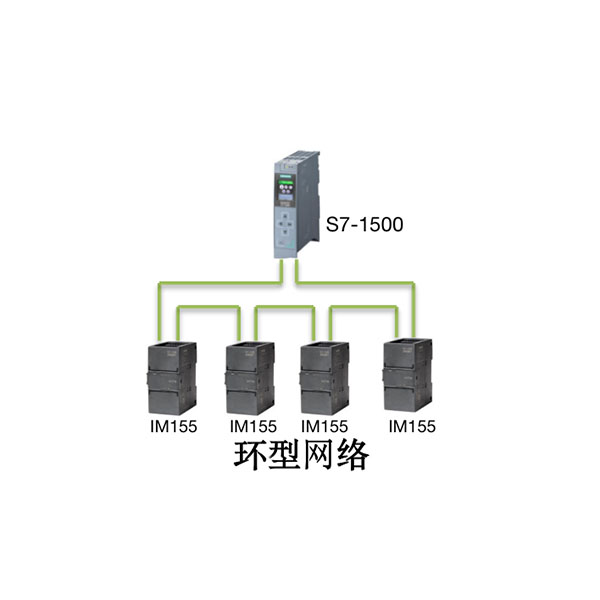

拓扑结构	支持星形、树形、线型、环形拓扑结构
硬件组态功能
导入的文件类型	PROFINET GDS文件XML格式
扩展能力	8 个槽位的扩展	7 个槽位的扩展
	扩展模块可添加数字量模块、模拟量模块、温度模块
隔离与保护
接口隔离	RJ45通信网口变压器隔离500V
电源保护	供电电源端提供反接保护功能及浪涌吸收功能
