产品概述

产品参数

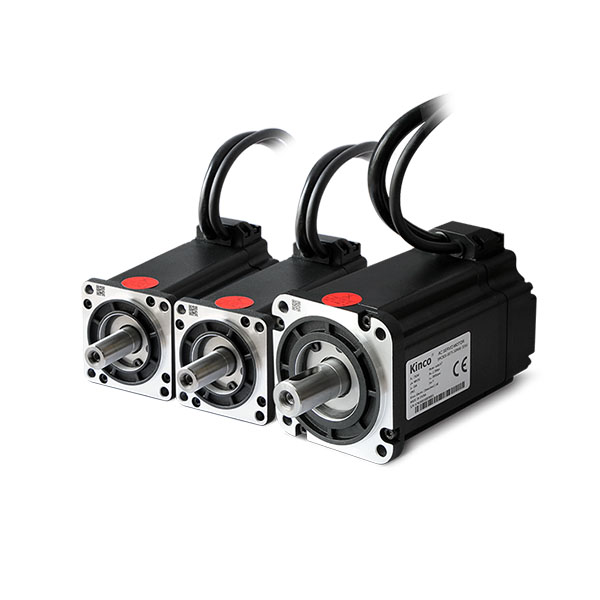

低压伺服电机

新一代G2系列伺服电机

◎ 全新电磁设计

齿槽转矩小、转矩脉动低，电机运行过程中的振动，使转矩输出更加平稳；

◎ 短机身设计

机身结构重新设计，缩短机身长度，节省更多安装空间、减小设备尺寸；

◎ 最新磁编技术

自主设计的磁电编码器，抗震性好，性价比高；

◎ 绝缘等级F级

行业内电机处于最高绝缘等级水平，在高温极限环境下有较高的可靠性、稳定性。

低压伺服规格型号：SMC40S/60S/80S(磁电绝对值编码器、光电编码器)、 SMH110D、SMC130D（光电编码器）

低压伺服功率范围： 50W~1500W

低压伺服直流母线电压VDC： 48V

低压伺服电机规格参数
■ G2系列伺服电机型号列表（短机身、DC48V）
系列	规格型号	额定功率	额定转矩	额定转速	额定电流	轴径	机身长度(mm)
系列	规格型号	Pn（W)	Tn(Nm)	Nn(rpm)	In(A)	（mm)	□=A	□=B（抱闸电机）
磁电编码器	SMC40S-0005-30M□K-5DSU	50	0.16	3000	1.5	8	74.6±1.5	104.6±1.5
	SMC40S-0010-30M□K-5DSU	100	0.32		3.2	8	96.6±1.5	126.6±1.5
	SMC60S-0020-30M□K-5DSU	200	0.64		5.7	14	75.5±1.5	112.5±1.5
	SMC60S-0040-30M□K-5DSU	400	1.27		10.6		97±1.5	134.5±1.5
	SMC60S-0060-30M□K-5DSU	600	1.91		16.5		132.5±1.5	167.5±1.5
	SMC80S-0075-30M□K-5DSU	750	2.39		19.9	19	106±1.5	141±1.5
	SMC80S-0100-30M□K-5DSU	1000	3.18		26.4	19	122.7±1.5	157±1.5
光电编码器	SMC60S-0020-30A□K-5DSH	200	0.64		5.7	14	86.5±1.5	122.5±1.5
	SMC60S-0040-30A□K-5DSH	400	1.27		10.6		108.5±1.5	144±1.5
	SMC60S-0060-30A□K-5DSH	600	1.91		16.5		144±1.5	177±1.5
	SMC80S-0075-30A□K-5DSH	750	2.39		19.9	19	118.2±1.5	150±1.5
	SMC80S-0100-30A□K-5DSH	1000	3.18		26.4	19	134±1.5	166±1.5
■ G1系列伺服电机型号列表（DC48V）
系列	规格型号	额定功率	额定转矩	额定转速	额定电流	轴径	机身长度(mm)
系列	规格型号	Pn（W)	Tn(Nm)	Nn(rpm)	In(A)	（mm)	□=A	□=B（抱闸电机）
磁电编码器	SMC60S-0020-30M□K-3DSU	200	0.64	3000	5.1	14	91±1.5	121±1.5
	SMC60S-0040-30M□K-3DSU	400	1.27		10.1	14	117±1.5	147±1.5
	SMC80S-0075-30M□K-3DSU	750	2.39		19	19	128.5±1.5	158±1.5
增量式编码器	SMC60S-0020-30A□K-3DSH	200	0.64		5.1	14	104±1.5	150±1.5
	SMC60S-0040-30A□K-3DSH	400	1.27		10.1	14	130±1.5	176±1.5
	SMC80S-0075-30A□K-3DSH	750	2.39		19	19	140±1.5	187±1.5
	SMC130D-0120-30A□K-4DKR	1200	3.8		31.6	22	147±1.5	163±1.5
	SMC130D-0150-30A□K-4DKR	1500	5		37.4	22	208±1.5	224±1.5
	SMH110D-0120-30A□K-4DKR	1200	4		32	19	168±1.5	228±1.5
